Dimensional
Material elétricoTerminalTerminal Cab Média Tensão Contr Frio 1P Sil Int/Ext Qtiii7621S2 3M

Imagens meramente ilustrativas

Terminal Cab Média Tensão Contr Frio 1P Sil Int/Ext Qtiii7621S2 3M Terminal Cab Média Tensão Contr Frio 1P Sil Int/Ext Qtiii7621S2 3M

3M
Carregando avaliações...
R$ 467,09
já com 10% OFF de desconto à vista no PIX
ou R$ 518,99 em até 10 sem juros no cartão

Quantidade:

Terminal Cab Média Tensão Contr Frio 1P Sil Int/Ext Qtiii7621S2 3M

R$ 467,09
já com 10% OFF de desconto à vista no PIX
Loading interface...

Descrição do produto

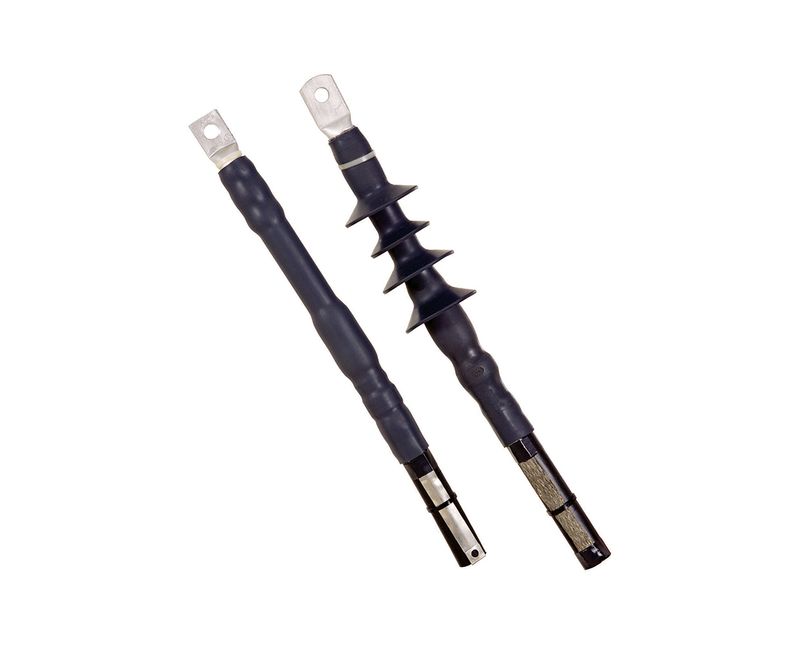

O terminal para cabo de média tensão 3M, modelo QTIII7621S2, referência H0001978024, é uma solução monopolar do tipo contrátil a frio, desenvolvida para a terminação de cabos de média tensão em instalações de uso interno ou externo. Seu corpo em silicone e a configuração com 2 saias atendem a aplicações que requerem isolamento e terminação compatíveis com os níveis de tensão e as bitolas indicados para o produto.

A instalação por contração a frio dispensa o uso de calor para contrair o terminal, característica relevante em atividades de montagem e manutenção elétrica. Esse método pode apoiar a execução da terminação em campo, conforme os procedimentos de instalação e preparação do cabo aplicáveis. Para uma seleção adequada, é importante confirmar a tensão do sistema, o tipo de isolamento, a seção nominal do condutor e as características construtivas do cabo, além de seguir as orientações técnicas do fabricante.

Para cabos com isolação de 3,6/6 kV, o terminal atende às seções nominais de 25 a 70 mm²; na configuração de isolação reduzida para essa tensão, a faixa informada é de 25 a 50 mm². Para sistemas de 6/10 kV, a faixa indicada é de 25 a 50 mm², tanto para isolação quanto para isolação reduzida. A compatibilidade deve ser verificada considerando a especificação efetiva do cabo e a aplicação prevista antes da compra e da instalação.

Fornecido em kit, o terminal 3M QTIII7621S2 é indicado para projetos, ampliações e intervenções em redes de média tensão, contribuindo para padronizar a seleção de componentes de terminação. A escolha do modelo correto auxilia equipes de engenharia, instalação, manutenção e suprimentos na especificação do material, no planejamento da montagem e na reposição de itens. A aplicação deve ser realizada por profissionais qualificados, seguindo os procedimentos de segurança elétrica e as instruções técnicas correspondentes.

Aplicações Recomendadas:

  • Terminação monopolar de cabos de média tensão
  • Terminação de cabos com isolação de 3,6/6 kV
  • Terminação de cabos com isolação reduzida de 3,6/6 kV
  • Terminação de cabos com isolação de 6/10 kV
  • Terminação de cabos com isolação reduzida de 6/10 kV
  • Instalações elétricas internas
  • Instalações elétricas externas
  • Subestações de média tensão
  • Salas elétricas e instalações industriais
  • Redes de distribuição de energia
  • Manutenção e ampliação de sistemas elétricos

Especificações Técnicas

Folha de Dados (Datasheet)
NCM
85359090
