Material elétricoTerminalTerminal Cab Méd Tensão Contr Frio 1P Sil Int/Ext Qtii5636K H 3M

Imagens meramente ilustrativas

Terminal Cab Méd Tensão Contr Frio 1P Sil Int/Ext Qtii5636K H 3M Terminal Cab Méd Tensão Contr Frio 1P Sil Int/Ext Qtii5636K H 3M

3M
Carregando avaliações...
R$ 449,09
já com 10% OFF de desconto à vista no PIX
ou R$ 498,99 em até 9 sem juros no cartão

Quantidade:

Terminal Cab Méd Tensão Contr Frio 1P Sil Int/Ext Qtii5636K H 3M

R$ 449,09
já com 10% OFF de desconto à vista no PIX
Loading interface...

Descrição do produto

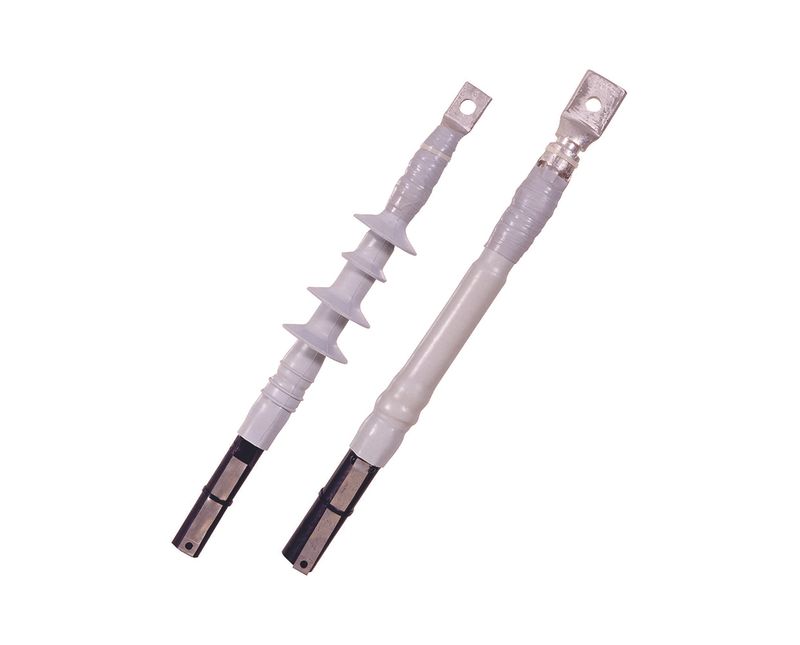

O Terminal para Cabo de Média Tensão 3M, modelo QTII5636K, referência H0001854134, é uma solução contrátil a frio, monopolar e fabricada em silicone, fornecida em kit para terminação de cabos de média tensão. Projetado para aplicações de uso interno ou externo, permite preparar a conexão terminal do cabo conforme a classe de tensão e a faixa dimensional especificadas, apoiando projetos de instalação, expansão e manutenção de redes elétricas.

A compatibilidade informada contempla cabos com isolação nominal de 3,6/6 kV, 6/10 kV, 8,7/15 kV e 12/20 kV, com seções nominais que variam conforme a tensão: de 400 a 800 mm² para 3,6/6 kV; de 300 a 800 mm² para 6/10 kV; de 240 a 630 mm² para 8,7/15 kV; e de 240 a 500 mm² para 12/20 kV. Para cabos com isolação reduzida, as faixas indicadas são de 300 a 630 mm² em 3,6/6 kV e 6/10 kV, de 300 a 500 mm² em 8,7/15 kV e de 240 a 500 mm² em 12/20 kV.

O terminal atende a diâmetros de 33 a 48,3 mm tanto para a isolação primária quanto para a cobertura do cabo. Antes da compra e da instalação, recomenda-se conferir a tensão de operação, o tipo de isolação, a seção nominal e os diâmetros reais do cabo, verificando se todos os parâmetros se enquadram nas especificações do produto. Essa validação é importante para selecionar corretamente o kit e planejar a montagem de acordo com as características da instalação.

A tecnologia contrátil a frio permite realizar a montagem sem aplicação de calor para contrair o corpo do terminal, característica útil em intervenções de campo e em locais com restrições ao uso de chama ou equipamentos térmicos. A execução deve seguir as instruções técnicas do fabricante e os procedimentos de segurança aplicáveis a instalações de média tensão. Como produto 3M identificado pelo modelo QTII5636K e pela referência H0001854134, é indicado para especificações de engenharia, compras industriais, montagem de redes e rotinas de manutenção que exijam uma terminação compatível com as faixas elétricas e dimensionais apresentadas.

Aplicações Recomendadas:

  • Terminação de cabos monopolares de média tensão
  • Instalações internas de cabos de média tensão
  • Instalações externas de cabos de média tensão
  • Terminação de cabos com tensão nominal de 3,6/6 kV
  • Terminação de cabos com tensão nominal de 6/10 kV
  • Terminação de cabos com tensão nominal de 8,7/15 kV
  • Terminação de cabos com tensão nominal de 12/20 kV
  • Redes de distribuição de energia elétrica
  • Subestações e salas elétricas
  • Instalações industriais e plantas de produção
  • Infraestrutura de energia em edifícios e complexos comerciais
  • Serviços de manutenção e expansão de redes de média tensão

Especificações Técnicas

Folha de Dados (Datasheet)
NCM
85359090
