Material elétricoTerminalTerminal Cab Média Tensão Contr Frio 1P Sil Int Qtii5622K H0001 3M

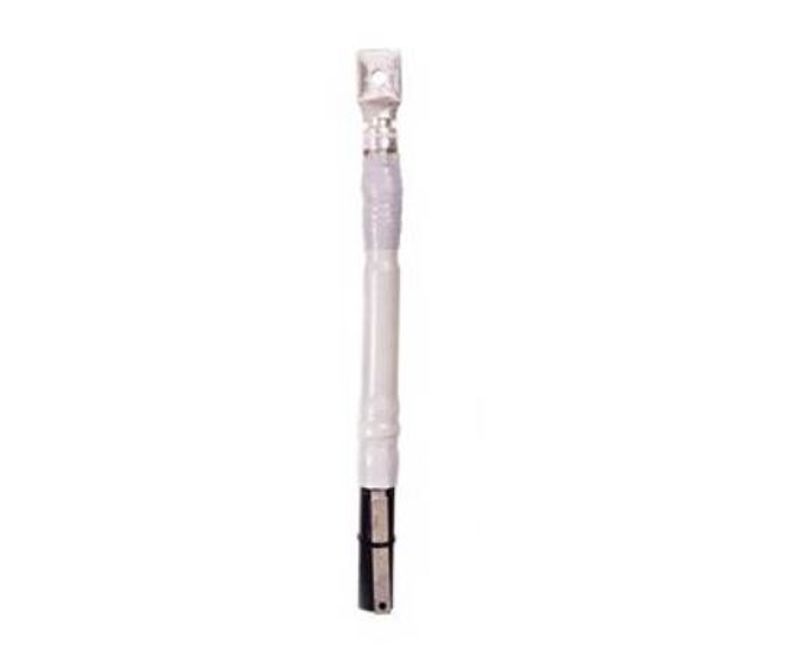

Imagens meramente ilustrativas

Terminal Cab Média Tensão Contr Frio 1P Sil Int Qtii5622K H0001 3M Terminal Cab Média Tensão Contr Frio 1P Sil Int Qtii5622K H0001 3M

3M
Carregando avaliações...
R$ 214,19
já com 10% OFF de desconto à vista no PIX
ou R$ 237,99 em até 4 sem juros no cartão

Quantidade:

Terminal Cab Média Tensão Contr Frio 1P Sil Int Qtii5622K H0001 3M

R$ 214,19
já com 10% OFF de desconto à vista no PIX
Loading interface...

Descrição do produto

O terminal para cabo de média tensão 3M QTII5622K, referência H0001854084, é um acessório monopolar, contrátil a frio e fabricado em silicone, desenvolvido para terminação de cabos elétricos em instalações de uso interno. Fornecido em kit, oferece uma solução para projetos de média tensão que exigem compatibilidade definida com a classe de tensão, a seção do condutor e as dimensões da isolação do cabo.

A tecnologia contrátil a frio permite a instalação sem aplicação de calor para contrair o corpo do terminal. Essa característica pode facilitar a execução em campo e deve ser considerada no planejamento da montagem, sempre conforme as instruções do fabricante e os procedimentos de segurança aplicáveis. O corpo em silicone compõe a estrutura isolante do terminal; a instalação deve ser realizada por profissionais qualificados, com preparação adequada do cabo e verificação das medidas antes da montagem.

O modelo atende cabos com isolação nominal de 3,6/6 kV, 6/10 kV e 8,7/15 kV, conforme as faixas de seção especificadas. Para isolação nominal, as seções são de 25 a 50 mm² em 3,6/6 kV, de 16 a 50 mm² em 6/10 kV e de 6 a 25 mm² em 8,7/15 kV. Para isolação reduzida, as faixas informadas são de 16 a 50 mm² em 3,6/6 kV, 16 a 50 mm² em 6/10 kV e 16 a 50 mm² em 8,7/15 kV. A seleção deve considerar a configuração efetiva do cabo instalado.

Entre as dimensões de compatibilidade fornecidas estão o diâmetro mínimo e máximo da isolação primária de 11,2 a 16,5 mm e o diâmetro de cobertura do cabo informado como 21 mm. Antes da compra e da instalação, recomenda-se confrontar essas medidas com a ficha técnica do cabo e confirmar a correspondência entre tensão, tipo de isolação e bitola. Essa conferência contribui para especificar o kit correto e evitar incompatibilidades na montagem.

Indicado para aplicações internas de média tensão, o terminal 3M QTII5622K pode integrar projetos novos, ampliações e atividades de manutenção em redes e instalações elétricas. Sua configuração monopolar permite a aplicação por fase, conforme o arranjo do sistema e os requisitos do projeto. Para definir a quantidade necessária, verifique o número de fases e de terminações previstas, além dos componentes efetivamente incluídos no kit.

Aplicações Recomendadas:

  • Terminação interna de cabos monopolares de média tensão
  • Instalações com cabos de 3,6/6 kV
  • Instalações com cabos de 6/10 kV
  • Instalações com cabos de 8,7/15 kV
  • Cabos com isolação nominal nas bitolas compatíveis
  • Cabos com isolação reduzida nas bitolas compatíveis
  • Montagem de redes elétricas internas de média tensão
  • Manutenção de instalações elétricas industriais
  • Subestações e salas elétricas internas
  • Plantas industriais e unidades de manufatura
  • Projetos de infraestrutura e distribuição de energia

Especificações Técnicas

Folha de Dados (Datasheet)
NCM
85359090
