Material elétricoTerminalTerminal Cab Méd Tens Contr Frio 1P Sil Int/Ext Qtii5691K H 3M

Imagens meramente ilustrativas

Terminal Cab Méd Tens Contr Frio 1P Sil Int/Ext Qtii5691K H 3M Terminal Cab Méd Tens Contr Frio 1P Sil Int/Ext Qtii5691K H 3M

3M
Carregando avaliações...
R$ 446,39
já com 10% OFF de desconto à vista no PIX
ou R$ 495,99 em até 9 sem juros no cartão

Quantidade:

Terminal Cab Méd Tens Contr Frio 1P Sil Int/Ext Qtii5691K H 3M

R$ 446,39
já com 10% OFF de desconto à vista no PIX
Loading interface...

Descrição do produto

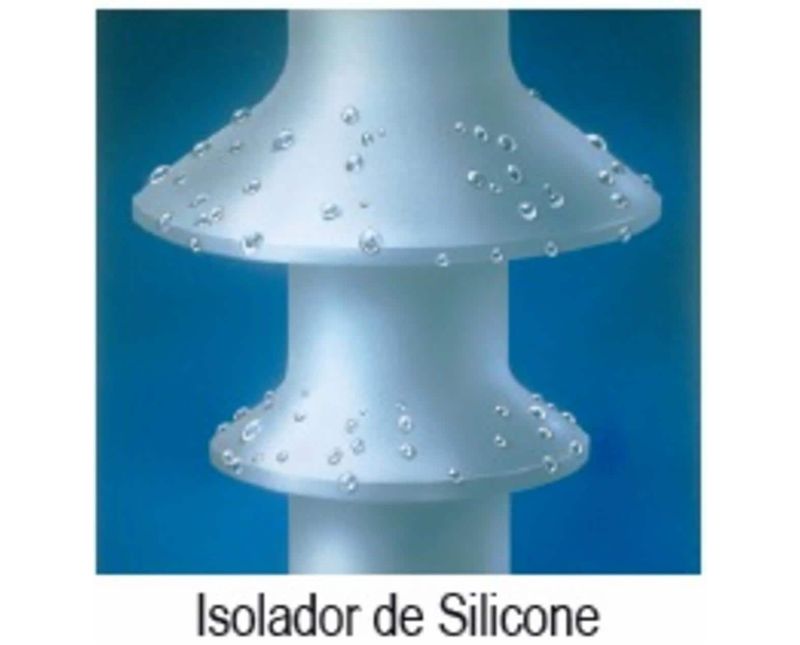

O terminal para cabo de média tensão 3M, modelo QTII5691K, referência H0001859836, é uma solução monopolar de contração a frio destinada à terminação de cabos de média tensão em instalações internas ou externas. Sua construção em silicone atende aplicações que requerem isolamento e proteção na extremidade do cabo, contribuindo para uma montagem organizada e adequada às exigências de redes e equipamentos elétricos de média tensão. O fornecimento em kit facilita a aquisição do conjunto para a execução da terminação prevista no projeto.

O terminal é compatível com diferentes combinações de tensão e bitola, conforme a configuração do cabo. Para isolação 12/20 kV, atende bitolas de 35 a 70 mm² e, para isolação 15/25 kV, bitolas de 6 a 50 mm². Nas configurações de isolação reduzida, abrange 16 a 120 mm² em 12/20 kV e 35 a 70 mm² em 15/25 kV. Essa faixa de compatibilidade permite avaliar o produto em diferentes projetos, desde que a tensão, a seção nominal e as dimensões reais do cabo correspondam às especificações da instalação.

Para conferir o encaixe, considere o diâmetro da isolação primária de 16,3 a 22,9 mm e o diâmetro da cobertura do cabo de 20,3 a 30,5 mm. A verificação prévia dessas medidas, além da classe de tensão e da bitola, é essencial para selecionar corretamente o terminal e planejar a montagem. Por ser do tipo contração a frio, sua instalação não depende de aquecimento para promover a contração do corpo do acessório; a preparação do cabo e a execução devem seguir as instruções técnicas aplicáveis ao produto e os procedimentos de segurança da instalação.

O terminal 3M QTII5691K pode apoiar atividades de montagem, substituição e manutenção de terminações em redes de média tensão. Antes da compra, recomenda-se confirmar a configuração do condutor, os diâmetros medidos, o ambiente de instalação e os requisitos do projeto, incluindo eventuais acessórios necessários, pois o conteúdo detalhado do kit não foi informado. A identificação pela referência H0001859836 auxilia equipes de engenharia, manutenção e suprimentos na especificação e reposição do componente, contribuindo para uma aquisição alinhada às características elétricas e dimensionais do cabo utilizado.

Aplicações Recomendadas:

  • Terminação monopolar de cabos de média tensão
  • Instalações internas de cabos de média tensão
  • Instalações externas de cabos de média tensão
  • Montagem em cabos com isolação 12/20 kV compatíveis
  • Montagem em cabos com isolação 15/25 kV compatíveis
  • Redes de distribuição de energia elétrica
  • Subestações e instalações de transformação
  • Plantas industriais e unidades de produção
  • Infraestrutura de energia em edifícios comerciais
  • Manutenção de redes elétricas de média tensão
  • Projetos de eletrificação e expansão de redes

Especificações Técnicas

NCM
85359090
