Descrição do produto

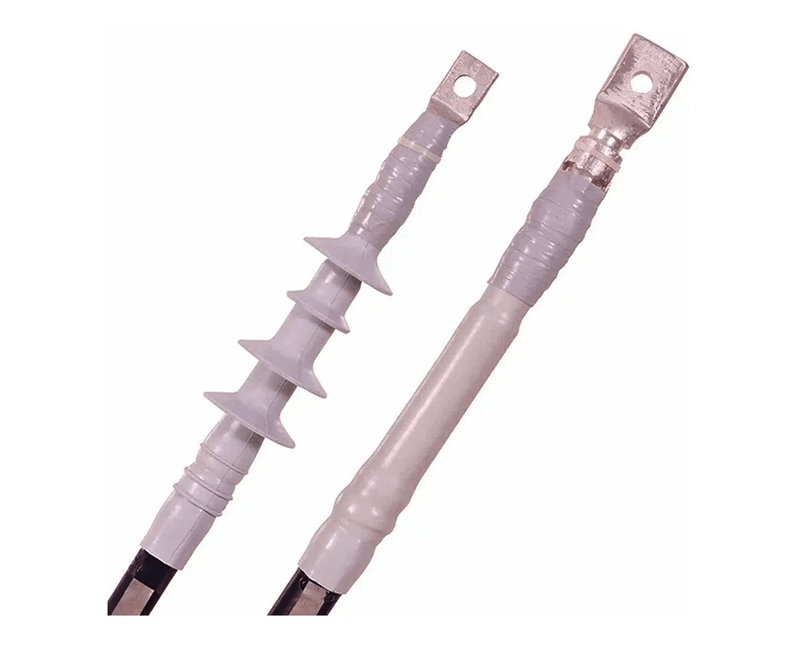

O terminal para cabo de média tensão 3M QTIII7692S4, referência H0001868845, é um acessório contrátil a frio, monopolar e fabricado em silicone, destinado à terminação de cabos de média tensão em instalações internas ou externas. Fornecido em kit, atende projetos de distribuição de energia, montagem de equipamentos e manutenção de redes elétricas que demandam uma solução compatível com diferentes classes de tensão e bitolas de condutores.

O modelo foi especificado para cabos com isolamento nominal de 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV e 15/25 kV. Para isolamento padrão, as seções nominais compatíveis são, respectivamente, 95–240 mm², 70–240 mm², 35–185 mm², 25–150 mm² e 16–120 mm². Para cabos com isolamento reduzido, as faixas são 95–240 mm², 95–240 mm², 70–240 mm², 50–185 mm² e 35–150 mm², na mesma ordem de classes de tensão. A seleção deve considerar conjuntamente tensão, tipo de isolamento e seção do cabo.

Para conferir a compatibilidade dimensional antes da compra e da instalação, este terminal atende diâmetro de 16,3 a 27,4 mm sobre a isolação primária e diâmetro de 24,6 a 37,7 mm sobre a cobertura do cabo. O conjunto possui quatro saias e acompanha mola para cabos com blindagem a fitas, característica relevante para a montagem conforme a construção do cabo e os requisitos do projeto. A configuração contrátil a frio permite realizar a instalação sem aplicação de calor para contrair o corpo do terminal, favorecendo trabalhos em campo e em ambientes onde o uso de chama ou aquecimento externo não seja desejável.

O terminal 3M QTIII7692S4 é indicado para profissionais de engenharia, manutenção, montagem elétrica e suprimentos que precisam especificar terminações de média tensão com dados dimensionais e elétricos definidos. Antes da instalação, recomenda-se validar a classe de tensão, a seção nominal, os diâmetros reais do cabo, o tipo de blindagem e as instruções técnicas do fabricante, além de seguir os procedimentos de segurança aplicáveis a instalações elétricas. A escolha correta contribui para uma montagem compatível com o cabo e com as condições de uso previstas, tanto em ambientes internos quanto externos.

Aplicações Recomendadas:

  • Terminação de cabos monopolares de média tensão
  • Terminação de cabos com blindagem a fitas
  • Montagem de terminações em instalações internas
  • Montagem de terminações em instalações externas
  • Manutenção de redes e circuitos de média tensão
  • Infraestrutura de distribuição de energia elétrica
  • Subestações e instalações de transformação
  • Plantas industriais e unidades de manufatura
  • Empreendimentos de geração de energia
  • Instalações comerciais e prediais de grande porte

Especificações Técnicas

Folha de Dados (Datasheet)
NCM
85359090
